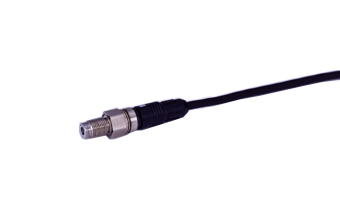

共和電業高精度的壓力傳感器PGL-A-20MP-A 50MP接頭
產品型號：PGL-A-20MP-A
產品品牌：日本kyowa共和電業
產品簡介：
規格性能額定容量 20MPa非線性 ±0.3%RO或以內滯后 ±0.2%RO或以內
反復性 0.2%RO或以下額定輸出 2mV/V（4000×10-6應變量）±20%環境特性
允許使用溫度范圍 -20～70℃溫度補償范圍 -10～60℃零點溫度影響 ±0.03%RO/℃或以內輸出溫度影響 ±0.03%/℃或以內電氣特性最大激勵電壓 6V AC或DC推薦激勵電壓 1～3V AC或DC輸入電阻 350Ω±2%輸出電阻 350Ω±2%電纜 0.18mm2, 4芯屏蔽乙烯線3m, 外徑4.6mm, 傳感器一側：HR30-6P-6S
測量器一側：PRC03-12A10-7M
（屏蔽線沒有與主機連接）
電纜引出方式 接頭式
機械特性
安全過載 150%
固有頻率 約210kHz
重量 約20g（不含電纜）
材料 液體接觸部位SUS630
保護等級 IP67（IEC 60529）
安裝螺紋 G1/8外螺紋
標配件 墊片（軟銅）（也可以使用SS-105 O型圈，不過壓力和溫度范圍要在
O型圈的規格范圍之內使用。）
共和電業高精度的壓力傳感器PGL-A-20MP-A 50MP接頭
共和電業高精度的壓力傳感器PGL-A-20MP-A 50MP接頭
規格性能額定容量 20MPa非線性 ±0.3%RO或以內滯后 ±0.2%RO或以內
反復性 0.2%RO或以下額定輸出 2mV/V（4000×10-6應變量）±20%環境特性
允許使用溫度范圍 -20～70℃溫度補償范圍 -10～60℃零點溫度影響 ±0.03%RO/℃或以內輸出溫度影響 ±0.03%/℃或以內電氣特性激勵電壓 6V AC或DC推薦激勵電壓 1～3V AC或DC輸入電阻 350Ω±2%輸出電阻 350Ω±2%電纜 0.18mm2, 4芯屏蔽乙烯線3m, 外徑4.6mm, 傳感器一側：HR30-6P-6S
規格
性能
| 額定容量 | 50MPa |
|---|---|
| 非線性 | ±0.3%RO或以內 |
| 滯后 | ±0.2%RO或以內 |
| 反復性 | 0.2%RO或以下 |
| 額定輸出 | 2mV/V（4000×10-6應變量）±20% |
環境特性
| 允許使用溫度范圍 | -20～70℃ |
|---|---|
| 溫度補償范圍 | -10～60℃ |
| 零點溫度影響 | ±0.03%RO/℃或以內 |
| 輸出溫度影響 | ±0.03%/℃或以內 |
電氣特性
| 激勵電壓 | 6V AC或DC |
|---|---|
| 推薦激勵電壓 | 1～3V AC或DC |
| 輸入電阻 | 350Ω±2% |
| 輸出電阻 | 350Ω±2% |
| 電纜 | 0.18mm2, 4芯屏蔽乙烯線3m, 外徑4.6mm, 傳感器一側：HR30-6P-6S 測量器一側：PRC03-12A10-7M （屏蔽線沒有與主機連接） |
| 電纜引出方式 | 接頭式 |
機械特性
| 安全過載 | 150% |
|---|---|
| 固有頻率 | 約294kHz |
| 重量 | 約20g（不含電纜） |
| 材料 | 液體接觸部位SUS630 |
| 保護等級 | IP67（IEC 60529） |
| 安裝螺紋 | G1/8外螺紋 |
| Compliance |
標配件 墊片（軟銅）（也可以使用SS-105 O型圈，不過壓力和溫度范圍要在
O型圈的規格范圍之內使用。）
